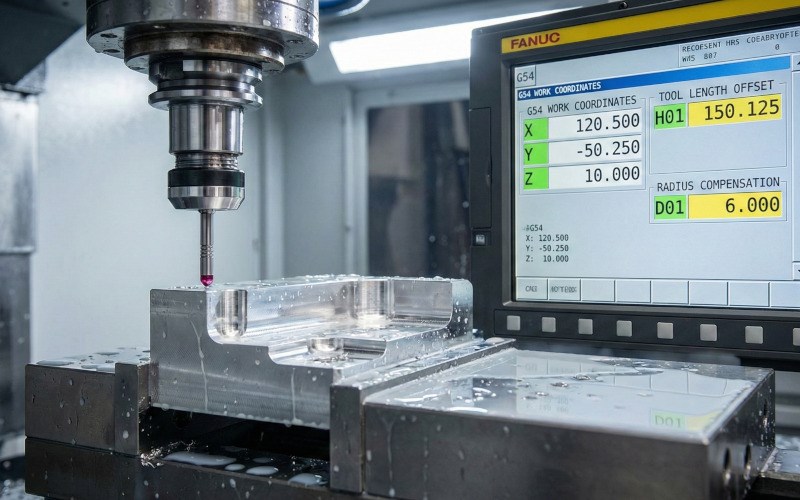

CNC Tezgâhlarda Takım Ofseti ve Sıfır Noktası Yönetimi: Hataları Azaltan Uygulama Rehberi

1. İş Parçası Sıfırı Mantığı ve G54 Koordinat Sistemleri

Talaşlı imalat operasyonlarında takım tezgahının mutlak referans noktası olan makine sıfırı (Machine Zero) ile işlenecek bloğun referans başlangıç noktası (Part Zero) arasındaki vektörel mesafenin tanımlanması, parça programlamanın temel işlevini oluşturur. CNC tezgahları açıldığında kendi eksen referanslarına giderek mutlak konumunu bulur. Ancak tezgâh, bağlanacak olan mengenenin veya ham malzemenin nerede durduğunu bilemez.

İş milinin, malzemenin köşesini veya merkezini X=0, Y=0 ve Z=0 olarak tanıması işlemine iş parçası sıfırlama denir. Bu veriler, kontrol ünitesindeki İş Koordinat Sistemleri (Work Coordinate System - WCS) tablosuna kaydedilir.

• G54 Kullanımı: Endüstri standardı olarak ilk bağlanan parçanın sıfır noktası G54 satırına yazılır.

• Çoklu Bağlama: Eğer tablada birden fazla mengene varsa veya çoklu fikstür kullanılıyorsa, tezgâhın hafızasındaki diğer koordinat sistemleri (G55, G56, G57, G58, G59) devreye alınır.

• G54 Sıfır Noktası Kayması: Tezgâh çalışırken iş parçasının esnemesi veya operatörün referans alırken kenar bulucu (edge finder) yarıçapını eklemeyi unutması, tüm programın parçaya kayık bir şekilde işlenmesine yol açar. Bu tür mekanik referans kayıplarını önlemek adına, mikron düzeyinde paralellik ve yüksek sıkma kuvveti sunan MV-150x200 Hassas Çelik Mengene gibi taşlanmış ve rijit bağlama ekipmanlarının kullanılması, sıfır noktasının operasyon boyunca sabit kalmasını garanti eder.

2. Takım Boyu Ofseti (Tool Length Offset) ve Z Ekseni Yönetimi

Tezgâh magazininde bulunan her kesici takımın tutucuya bağlanma mesafesi ve kendi fiziksel uzunluğu birbirinden farklı olduğu için, iş milinin Z eksenindeki hareketlerinin bu fiziki farklara göre kalibre edilmesi, derinlik hatalarını önleyen en kritik parametredir. CNC programı, parçanın üst yüzeyini Z0 olarak kabul eder. Ancak 1 numaralı takımdaki yüzey tarama kafasının boyu ile 2 numaralı takımdaki matkabın boyu aynı değildir.

Takım boyu ofseti (G43 komutu ile çağrılır), takımların uç noktalarını sanal olarak aynı hizaya getirir.

1. Referans Takım Yöntemi: Tüm takımlar, iş parçasının üst yüzeyine değdirilir. Değme anındaki mutlak Z ekseni değeri, o takımın ofset sayfasına (Length/Geom) kaydedilir.

2. Takım Ölçme Probu (Tool Setter): Tezgâh tablasına sabitlenmiş sensörler, takımları otomatik olarak ölçer. Bu sistem insan hatasını sıfıra indirir.

Boy ofseti yanlış girilen bir takım, parçaya çok yüksekten girerek havada (boşta) kesim yapar. Daha kötüsü, ofset değeri gerçek boydan kısa girilmişse takım iş parçasına veya tablaya şiddetle dalarak tezgâh iş miline ciddi hasarlar verir.

3. Takım Yarıçap Telafisi (Cutter Compensation) ile Kontur İşleme

Kontur frezeleme operasyonlarında, kesici takımın merkez noktası yerine kesici kenarlarının parça profiline teğet olarak hareket etmesini sağlayan matematiksel kaydırma algoritması, doğru toleransların elde edilmesinde stratejik bir fonksiyondur. CNC programı bir kare veya daire çizeceğinde, takımın merkezini o çizgi üzerinde yürütür. Eğer 10 mm çapında bir takım kullanıyorsanız ve telafi vermezseniz, parça her kenardan 5 mm küçük çıkar.

Takım yarıçap telafisi, takımın yarıçapı kadar dışarıdan veya içeriden gitmesini emreder. Kontrol ünitesindeki "Radius" (veya D) ofset sayfasına takımın yarıçap değeri yazılır.

G41 ve G42 Komutlarının Doğru Kullanımı

• G41 (Sola Telafi): Kesici takım, işleme yönüne göre çizginin solundan ilerler. Talaşlı imalatta en çok tercih edilen tırmanarak kesme (climb milling) operasyonlarında kullanılır.

• G42 (Sağa Telafi): Takım, işleme yönüne göre çizginin sağından ilerler. Konvansiyonel kesme işlemlerinde aktiftir.

• Aşınma (Wear) Ofseti: Takım zamanla aşındığında ve çapı küçüldüğünde, ana geometri değerini değiştirmek yerine "Aşınma" sayfasına eksi bir değer girilir. Kontrol ünitesi, takımı parçaya girilen değer kadar daha yaklaştırarak ölçüyü toparlar.

4. CNC Prob ile Sıfırlama: Otomasyon ve Mikron Hassasiyeti

Modern işleme merkezlerinde operatör inisiyatifini ortadan kaldıran ve bağlama hatalarını matematiksel olarak doğrulayan dokunmatik sensör teknolojileri, set-up sürelerini dakikalardan saniyelere düşüren en ileri düzey donanım çözümüdür. Kenar bulucu (mab mastarı) veya kağıt kullanarak yapılan geleneksel sıfırlama işlemleri, operatörün el hassasiyetine ve göz kararına dayanır. Bu yöntemler ±0.02 mm ile ±0.05 mm arasında sapmalara neden olur.

CNC prob ile sıfırlama işlemi makro programlar aracılığıyla yürütülür. İş miline bağlanan prob, parçanın kenarlarına, delik içlerine veya silindirik dış çaplarına dokunarak koordinatları okur ve WCS (G54) tablosuna otomatik olarak yazar. Ayrıca döküm veya dövme gibi yüzeyi düzensiz parçalarda "açı bulma" döngüleri çalıştırılarak, parçanın mengenedeki duruş açısı hesaplanır ve koordinat sistemi eksen etrafında sanal olarak döndürülür. Büyük ebatlı kalıp veya çelik blokların işlenmesinde kullanılan MV-200x400 Hassas Çelik Mengene veya daha geniş kapasiteli MV-200x600 Hassas Çelik Mengene modellerine bağlanan ağır parçalarda bile bu problar, parça eğri dursa dahi eksen sapmalarını otomatik olarak düzelterek sıfır hata ile işleme yapılmasını sağlar.

5. Ofset Kaynaklı CNC Ölçü Hatası Belirtileri

Üretim hattında karşılaşılan ölçüsel sapmaların kök nedenini bulmak için parçanın hangi eksende ve hangi formda hata verdiğini doğru analiz etmek, arıza arama (troubleshooting) sürecinin temelini oluşturur. Mekanik aşınmaları veya ısıl genleşmeleri suçlamadan önce, ofset tablolarındaki veriler sorgulanmalıdır.

Yaygın Hata Semptomları ve Kök Neden Analizi

Eğer işlenen parçanın sadece Z eksenindeki derinlikleri (cep derinliği, delik boyu) hatalıysa, sorun yüksek ihtimalle o takıma ait takım boyu ofseti değerindedir. Takım uç aşınmış veya tutucuya tam oturmamış olabilir.

Eğer parçanın X ve Y eksenlerindeki tüm formları belirli bir yöne doğru kaymışsa, hata G54 sıfır noktası alımındadır. Operatör kenar bulucu çapını hesaba katmamış veya referans noktasını yanlış bir yüzeyden almıştır.

Eğer bir delik çapı istenenden küçük veya bir dış kontur ölçüsü istenenden büyük çıkıyorsa, takım yarıçap telafisi eksiktir. Aşınma sayfasına eksi değer girilerek takım parçaya yaklaştırılmalıdır. Tam tersi durumda ise artı değer girilmelidir.

6. Sahada Hızlı Kontrol Adımları ve Operatör Hata Giderme Tablosu

Bir cnc ölçü hatası yaşandığında makineyi durdurup programı baştan aşağı incelemek yerine, sorunu lokalize eden ve ofset sayfalarını sistematik olarak doğrulayan kontrol adımları izlenmelidir. Aşağıdaki tablo, operatörlerin sahada anında uygulayabileceği çözüm algoritmasını sunar.

Talaşlı imalat operasyonlarında hatayı sıfıra indirmek; sadece yüksek teknolojili CNC tezgahlarına sahip olmakla değil, bu tezgahları yöneten operatörlerin ofset ve koordinat matematiğine tam hakim olmasıyla mümkündür. Doğru iş parçası sıfırlama teknikleri, rijit bağlama ekipmanları ve aşınma telafilerinin bilinçli yönetimi, üretim firesini minimuma indirir. Atölyenizdeki süreçleri iyileştirmek ve üretim kalitenizi standartlaştırmak için yüksek hassasiyetli makine çözümlerini Foreman güvencesiyle inceleyebilirsiniz. Sistemlerinizin doğruluğunu sağlayan her doğru ofset değeri, kaliteli üretimin garantisidir.
