Spindle Titreşimi ve Rulman Arızası Belirtileri: Erken Teşhis İçin Kontrol Adımları

1. Spindle Rulman Arızasının Temel Belirtileri

Rulman yorulmaları veya yağlama yetersizlikleri genellikle bir anda ortaya çıkmaz; sistem öncesinde çeşitli fiziksel sinyaller verir. Bu sinyalleri doğru sınıflandırmak, arızanın kaynağına inmek için şarttır.

1. Anormal Sesler ve Spindle Titreşimi

Sağlam bir spindle, yüksek devirlerde bile pürüzsüz ve homojen bir rüzgar sesi çıkarır. Rulman kafeslerinde veya bilyalarda oluşan mikro karıncalanmalar (pitting), bu homojen sesi bozar. Düşük devirlerde gelen "tıklama" veya "sürtünme" sesleri, yüksek devirlerde yerini tiz bir ıslık sesine veya rahatsız edici bir uğultuya bırakıyorsa, spindle titreşimi mekanik bir deformasyonun habercisidir.

2. Spindle Isınması (Aşırı Termal Yük)

Kesme işlemi sırasında belirli bir sıcaklık artışı normaldir ve genellikle spindle soğutma sistemleri (chiller) tarafından kontrol altında tutulur. Ancak dış gövdede el değmeyecek kadar ani sıcaklık artışları yaşanıyorsa, bu durum rulmanlar arasındaki yağ tabakasının yırtıldığını ve metallerin birbirine sürtünerek aşırı ısı ürettiğini gösterir. Göz ardı edilen spindle ısınması, iç aksamın genleşerek tamamen kilitlenmesine sebep olur.

3. Yüzey Kalitesinde Bozulma

Mekanik boşlukların iş parçasına doğrudan yansıması, teşhisi en kolaylaştıran belirtidir. Takım ve parametreler aynı olmasına rağmen, işlenen parçanın yüzeyinde son zamanlarda yüzey dalgalanması (chatter/tırlama izleri) veya matlaşmalar görülüyorsa, spindle kesme kuvvetlerine karşı rijitliğini kaybetmiş demektir.

2. Operatör İçin Erken Teşhis ve Kontrol Adımları

Bir anormallik sezildiğinde, sorunun mekanik (rulman) kaynaklı mı yoksa operasyonel (takım, parametre) kaynaklı mı olduğunu ayırmak için operatörlerin uygulayabileceği basit saha testleri vardır.

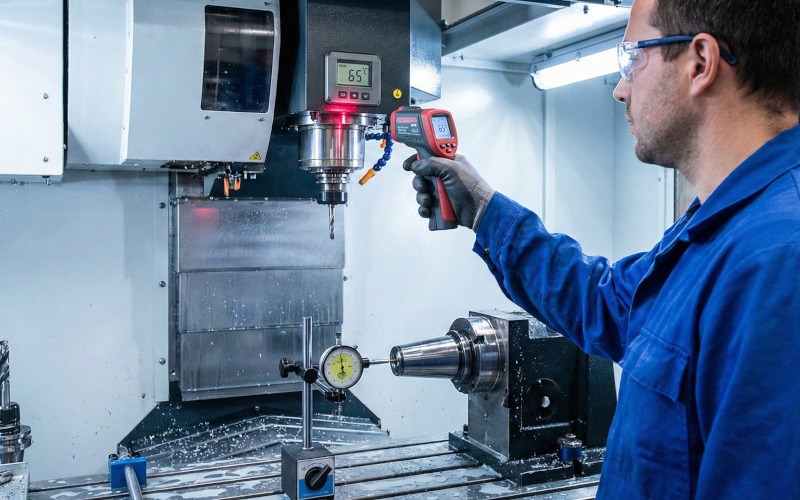

• Boşta Çalışma (Idle Run) Testi: Makineyi iş parçasından uzaklaştırın ve takımı sökün. Spindle'ı önce düşük devirde (Örn: 1000 RPM) çalıştırın ve kademeli olarak maksimum devre kadar çıkarın. Her devir artışında sesi dinleyin ve gövde sıcaklığını kızılötesi bir termometre ile ölçün. Titreşim ve aşırı ısınma takım yokken bile devam ediyorsa, sorun kesinlikle spindle içindedir.

• Kesme Parametreleri Testi: Kesim sırasında ciddi bir vibrasyon varsa, ilerleme (feed) veya devir (RPM) değerlerini %20 oranında değiştirin. Eğer rezonans kayboluyor ve yüzey düzeliyorsa, sorun rulmanlardan ziyade rezonans frekansına girilmiş olmasıdır. Değişikliğe rağmen dalgalanma sürüyorsa mekanik aşınma şüphesi artar.

• Salgı (Runout) ve Komparatör Kontrolü: Temizlenmiş spindle konisine manyetik ayaklı bir komparatör saati yerleştirin ve iş milini elinizle yavaşça çevirin. Okunan salgı değeri üreticinin belirttiği toleransların (genellikle 0.002 mm - 0.005 mm) üzerindeyse, yataklarda kalıcı bir boşluk veya fener milinde eğilme vardır.

• Takım Tutucu Balans Kontrolü: Bazen sorun makinede değil, ekipmandadır. Balansı bozuk, hasarlı veya kirli bir tutucu, merkezkaç kuvveti yaratarak cnc titreşim nedenleri arasında ilk sırayı alır. Takım tutucu balans değerlerinin (Örn: G2.5) yüksek devirler için uygun olduğundan ve konik yüzeylerin tertemiz olduğundan emin olun. Başka ve yeni bir tutucu ile aynı testi tekrarlayarak sorunu izole edin.

3. Ne Zaman Teknik Servise Başvurulmalı?

Operatörün yapacağı bu testler sonucunda; spindle boşta çalışırken bile 60-70 derece sıcaklıklara ulaşıyorsa, komparatör ile ölçülen salgı değeri mikronları aşıp milimetrenin yüzde birlerine dayanmışsa ve mekanik bir "öğütme" sesi duyuluyorsa tezgâh derhal durdurulmalıdır. Bu noktadan sonra üretime devam etmeye çalışmak, spindle şaftının ve motor statorunun da parçalanmasına yol açarak revizyon maliyetini katlayacaktır. Profesyonel bir servis, titreşim analizi (vibration analyzer) cihazlarıyla rulman frekanslarını ölçerek kesin hasar raporunu çıkarır.

Atölyenizde ister prototip üretiminde kullanılan kompakt yapılı TB1835 Masaüstü Torna Tezgahı ile çalışıyor olun, ister yüksek talaş kaldırma kapasitesi gerektiren ağır işler için rijit döküm gövdeli TH2866 Üniversal Torna kullanın; iş mili (spindle) sağlığını korumak ve makinenin limitlerini doğru bilmek kaliteli üretimin ilk şartıdır.

4. Sıkça Sorulan Sorular (SSS)

Soru 1: Spindle gövdesindeki ısınma her zaman bir rulman arızasına mı işaret eder? Cevap: Hayır, her ısınma arıza değildir. Spindle motorları doğası gereği ısı üretir. Ancak chiller (soğutucu) sisteminin arızalanması, soğutma sıvısı kanallarının tıkanması veya yanlış vizkozitede yağ kullanılması da aşırı ısınmaya yol açar. Boşta çalışma testinde kısa sürede anormal bir sıcaklık artışı görülüyorsa rulman arızasından şüphelenilmelidir.

Soru 2: Parça üzerindeki yüzey dalgalanmasının tek nedeni spindle arızası mıdır? Cevap: Hayır. Yüzey dalgalanması (chatter) sadece iş mili sorunlarından kaynaklanmaz. Körleşmiş veya çok uzun bağlanmış kesici takımlar, zayıf parça bağlama aparatları, yetersiz rijitliğe sahip fikstürler ve yanlış seçilmiş kesme parametreleri de yüzeyde aynı titreme izlerini bırakır. Teşhis için öncelikle takımı ve parametreleri değiştirmelisiniz. Kesme dinamikleri ve makine kurulumu hakkında temel doğruları öğrenmek için Yeni Başlayanlar İçin Üniversal Torna Kullanım Rehberi yazımızı inceleyerek kurulum hatalarının önüne geçebilirsiniz.

Soru 3: Takım tutucu balans ayarının spindle ömrüne etkisi nedir? Cevap: Etkisi muazzamdır. Yüksek devirlerde (Örn: 10.000 RPM ve üzeri) dönen takım tutucu balans açısından hatalıysa, sistemde dengesiz bir merkezkaç kuvveti yaratır. Bu asimetrik güç, spindle rulmanlarına her turda çekiç etkisi yaparak vurur ve rulmanların planlanan ömründen çok daha erken dağılmasına sebep olur.
