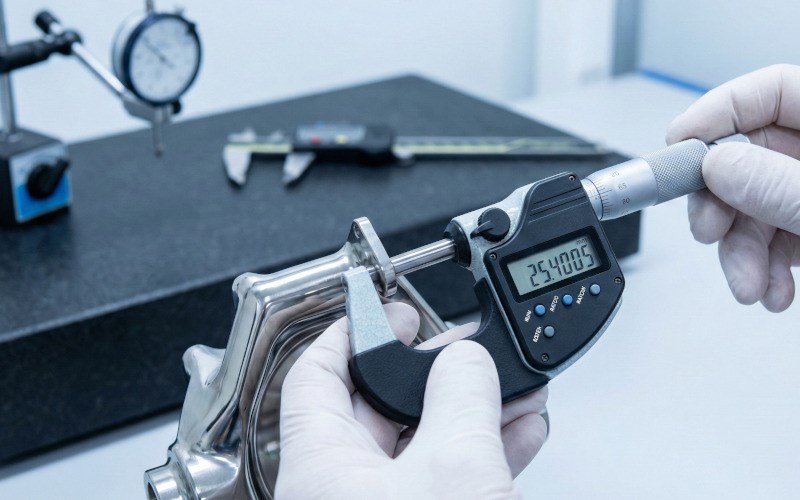

Hassas Ölçümde Doğruluk Rehberi: Kumpas, Mikrometre ve Komparatör Kullanım Hataları

1. Kumpas Ölçüm Hataları ve Doğru Kullanım Tekniği

Kumpaslar, çok yönlü olmaları nedeniyle atölyelerin en popüler ölçüm aletleridir. Ancak bu esneklik, onları kullanım hatalarına en açık cihazlar haline getirir.

Sık yapılan kumpas ölçüm hataları ve teknik çözümleri şunlardır:

• Abbe Hatası (Eksen Kaçıklığı): Kumpasın yapısı gereği ölçüm cetveli ile ölçümün yapıldığı çeneler aynı eksende değildir. Parça çenelerin ucunda değil, cetvele mümkün olan en yakın noktada (çenelerin dibinde) ölçülmelidir. Uçta yapılan ölçümlerde çeneler esner ve ölçü gerçekte olduğundan daha büyük çıkar.

• Aşırı Sıkma Kuvveti: Dijital veya saatli kumpaslarda başparmak ile kızağa uygulanan aşırı baskı, çeneleri dışa doğru eğer. Kumpas, parçayı mengene gibi sıkmak için değil, hafifçe temas etmek için tasarlanmıştır.

• Eğik Tutma: Çenelerin ölçülen yüzeye tam paralel (dış çap) veya tam dik (iç çap) oturmaması, okunan değerin hatalı olmasına yol açar.

2. Mikrometre Kullanımı ve Kuvvet Kontrolü

0.01 mm veya 0.001 mm hassasiyetindeki ölçümler için tasarlanan mikrometreler, kumpaslara göre çok daha stabil bir yapıya sahiptir. Çünkü ölçüm ekseni ile okuma ekseni aynı doğrultudadır (Abbe prensibine uyar). Ancak doğru mikrometre kullanımı, basınç kontrolünde gizlidir.

• Cırcır (Ratchet Stop) Kullanımı: Mikrometreyi sıkarken doğrudan büyük tamburdan çevirmek en yaygın hatadır. Bu durum operatörün el gücüne göre farklı baskılar oluşmasına ve milin parçayı ezmesine (veya mikrometre gövdesinin esnemesine) neden olur. Ölçüm yüzeyleri parçaya yaklaştığında her zaman arkadaki küçük tırtıklı cırcır kullanılmalı ve cırcırdan üç tık sesi geldikten sonra okuma yapılmalıdır.

• Ölçüm Yüzeyi Paralelliği: Geniş çaplı parçalar ölçülürken mikrometre gövdesi hafifçe sağa sola sallanarak en düşük ölçünün (tam çap noktasının) bulunması sağlanmalıdır.

3. Komparatör (Saat Komparatör) ile Doğru Okuma

Komparatör saat komparatör sistemleri (dial indicators), bir parçanın mutlak ölçüsünden ziyade, iki yüzey arasındaki farkı, salgıyı (runout) veya paralelliği okumak için kullanılır.

• Kosinüs Hatası (Cosine Error): Komparatör ucunun (probunun), ölçülen yüzeye tam dik (90 derece) temas etmesi zorunludur. Eğer prob yüzeye belirli bir açıyla temas ediyorsa, ibrenin gösterdiği hareket gerçek hareketten daha büyük olur. Bu duruma kosinüs hatası denir.

• Manyetik Ayak Rijitliği: Komparatörü tutan manyetik ayağın veya mafsallı kolların tam sıkılmaması, makine titreşimlerinden etkilenerek ibrenin oynamasına ve yanlış referans alınmasına neden olur. Bağlantılar en kısa ve en rijit şekilde kurulmalıdır.

4. Atölye Şartlarında Doğruluğu Etkileyen Çevresel Faktörler

Ölçüm ekipmanlarını mükemmel kullansanız dahi, atölye ortamının fiziği size karşı çalışabilir.

Sıcaklık Ölçüm Etkisi (Termal Genleşme)

Tüm metaller ısı ile genleşir. Uluslararası standartlarda referans sıcaklık 20°C'dir. Tezgâhtan yeni çıkmış, talaş kaldırma sürtünmesiyle 40-50°C'ye ulaşmış bir alüminyum veya çelik parçayı ölçtüğünüzde boyutları büyüktür. Parça 20°C'ye soğuduğunda büzülür ve ölçü toleransın dışına çıkar. Özellikle toleransların dar olduğu işlemlerde sıcaklık ölçüm etkisi kesinlikle hesaba katılmalı, parçalar ölçülmeden önce oda sıcaklığına gelmeleri için dinlendirilmelidir. Ayrıca, mikrometreler uzun süre çıplak elle tutulmamalı, gövdedeki yalıtkan pedlerden (plastik kaplamalardan) tutulmalıdır; vücut ısısı mikrometre gövdesini genleştirerek hataya yol açabilir.

Referans Sıfırlama ve Temizlik

Sıfır noktası doğru olmayan bir cihazla doğru ölçüm yapılamaz. Çeneler arasında kalan gözle görülmez bir toz zerresi veya ince bir soğutma sıvısı filmi, ölçüye direkt +0.01 mm olarak yansır. Her vardiya öncesi aletlerin uçları temiz bir kağıt veya izopropil alkol ile silinmeli ve sıfır pozisyonu kontrol edilmelidir.

5. "Ölçüm Tutmuyor" Problemi İçin Adım Adım Kontrol Listesi

Eğer aynı parçayı farklı operatörler farklı ölçüyorsa veya imalat ölçüsü ile kalite kontrol ölçüsü uyuşmuyorsa, ölçü doğruluğu sağlamak için şu kontrol listesini sırasıyla uygulayın:

1. Temizlik Kontrolü: Parçanın ölçülecek yüzeylerini ve cihazın çenelerini/uçlarını basınçlı hava ve temiz bir bezle kurulayın.

2. Cihaz Sıfırlaması: Kumpası veya mikrometreyi kapatın, sıfır çizgisinin tam çakıştığını doğrulayın. Mikrometrelerde bunu yaparken cırcırı kullanın.

3. Sıcaklık Kontrolü: Parça sıcak mı? Vücut ısınızla cihazı ısıttınız mı? Parçanın pleyt üzerinde oda sıcaklığına inmesini bekleyin.

4. Kalibrasyon Doğrulaması: Elinizdeki aletin mastar blokları (gauge blocks) ile test edildiğinden emin olun. Gecikmiş ölçüm cihazı kalibrasyon takvimi, sistematik hataların bir numaralı sebebidir.

5. Kuvvet ve Pozisyon: Aleti parçaya uygularken esnetmediğinizden ve eksende tuttuğunuzdan emin olunarak ölçümü en az 3 kez tekrarlayın ve ortalamasını alın.

6. Sıkça Sorulan Sorular (SSS)

Soru 1: Dijital kumpasım bazen ölçüm yaparken ekranda atlamalar veya eksi değerler gösteriyor. Sebebi nedir? Cevap: Dijital kumpasların cetvel kısmında (kızak üzerinde) görünmez kapasitif veya manyetik okuyucular bulunur. Bu bölgeye mikroskobik talaş tozu, soğutma sıvısı (bor yağı) veya el teri bulaştığında okuyucu sinyali karışır ve ekran sapıtır. Kısa vadeli çözüm, pili çıkarıp cetveli izopropil alkolle temizlemek ve kurulamaktır. Uzun vadede ise atölye ortamında sıvıya ve toza dayanıklı IP67 koruma sınıfı kumpaslar tercih edilmelidir.

Soru 2: Mikrometrenin sıfırı her kontrol ettiğimde farklı çıkıyor. Hata bende mi alette mi? Cevap: Hata muhtemelen kullanım şeklinizdedir. Mikrometre çenelerini doğrudan tamburu çevirerek (hızlıca) kapatıyorsanız, mekanizma parçaları her seferinde farklı bir torkla sıkışır ve sıfır noktası oynar. Ayrıca çeneler arasında görünmeyen ince bir yağ tabakası kalmış olabilir. Çenelerin arasına temiz bir kağıt koyup hafifçe sıkarak kağıdı çekin; bu işlem yüzeydeki kiri alacaktır. Ardından sadece cırcırı kullanarak sıfırı tekrar kontrol edin.

Soru 3: Parçayı tezgâhta işlerken ölçüyorum tam çıkıyor, kalite kontrol odasına gidince ölçü küçük çıkıyor. Hangi cihaz bozuk? Cevap: Büyük ihtimalle iki cihaz da sağlamdır. Bu durum klasik bir termal genleşme (sıcaklık) problemidir. Tezgâhta talaş kalkan parça sürtünme nedeniyle ısınır ve genleşir. Siz onu sıcakken ölçüp tolerans içinde (örneğin tam 50.000 mm) sanırsınız. Parça, 20°C olarak iklimlendirilmiş kalite kontrol odasına gidip saatlerce beklediğinde soğur ve büzülür (örneğin 49.980 mm'ye düşer). Çözüm, işleme sırasında soğutma sıvısını efektif kullanmak ve kritik finiş pasolarından önce parçanın soğumasını beklemektir.
