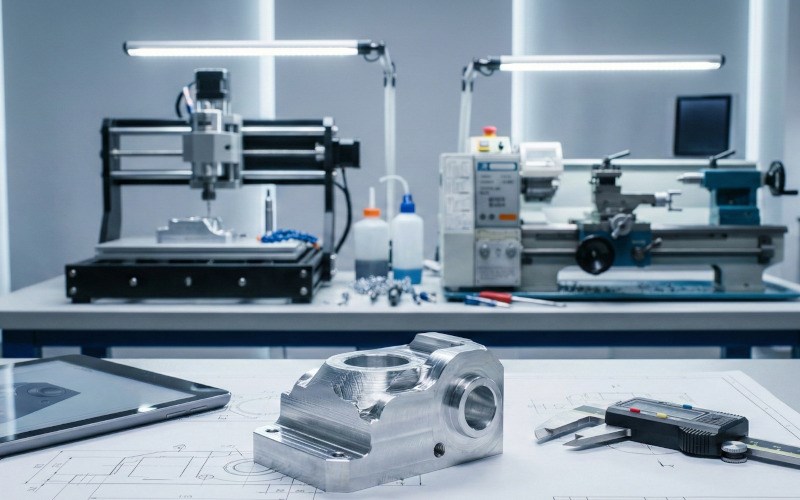

Masa Üstü Freze ve Mini Torna ile Prototip Üretimi: Küçük Seriler İçin Makine Parkı Önerisi

1. Neden İki Farklı Makine? (Kombine Sistemler vs. Ayrık Sistemler)

Piyasada "torna-freze kombine" (multipurpose) tezgahlar bulunsa da, profesyonel prototip üretiminde iki ayrı ünite kullanmak teknik açıdan daha avantajlıdır.

• Kurulum Hızı: Kombine makinelerde tornadan frezeye geçmek için sök-tak işlemleri zaman kaybettirir. Ayrı makineler her an işe hazırdır.

• Rijitlik: Mini torna ve masa üstü freze kendi gövde dinamiklerine göre tasarlandığı için daha rijit çalışır ve titreşimsiz yüzeyler sunar.

2. Mini Torna: Silindirik Parçaların Hakimi

Her türlü mil, burç, pin, tekerlek göbeği veya dişli taslağı üretiminde torna tezgahı başrolü oynar. Masa üstü modeller (genellikle 180mm - 250mm çevirme çapına sahip olanlar), alüminyumdan paslanmaz çeliğe kadar birçok metali işleyebilir.

Mini Torna ile Yapabileceğiniz Temel İşlemler

1. Çap Tornalama ve Alın Alma: Bir ham metal çubuğun çapını istediğiniz mikron hassasiyetine (örn: Ø10.05mm) getirebilirsiniz.

2. Diş Çekme (Threading): Özel cıvatalar, lens adaptörleri veya bağlantı rekorları için metrik/inç dişler açabilirsiniz. Bu özellik, piyasada bulunmayan ara ölçülerdeki bağlantı elemanlarını üretmek için hayat kurtarıcıdır.

3. Delik Delme ve Raybalama: Parçanın tam merkezine matkapla delik delip, rayba ile hassas yataklama yuvaları oluşturabilirsiniz.

3. Masa Üstü Freze: Prizmatik ve Karmaşık Şekiller

Parçanız kare, dikdörtgen veya formlu bir yapıya sahipse, devreye freze girer. Masa üstü freze tezgahları, X, Y ve Z eksenlerinde hareket ederek parça üzerinden talaş kaldırır.

Masa Üstü Freze ile Yapabileceğiniz Temel İşlemler

1. Yüzey Tarama: Kaba kesilmiş bir bloğun yüzeyini tamamen düz ve pürüzsüz hale getirebilirsiniz.

2. Kanal ve Cep Açma: Elektronik kartların oturacağı havuzlar, kama kanalları veya T-kanallar parmak freze çakıları ile açılır.

3. Koordinatlı Delik Delme: Bir flanş üzerine dairesel veya karesel düzende, hassas koordinatlarda delikler delebilirsiniz. Sütunlu matkaba göre çok daha hassastır.

4. İş Akışı Senaryosu: Bir Motor Mili Prototipi

Bu iki makinenin nasıl birlikte çalıştığını somut bir örnekle görelim. Bir elektrik motoru için özel bir mil tasarladığınızı varsayalım.

1. Adım 1 (Mini Torna): Ham çelik çubuğu tornaya bağlarsınız. Çapını ölçüye getirir, rulmanların oturacağı yerleri işler ve ucuna somun takılması için diş çekersiniz. Ancak milin motora kilitlenmesi için bir "kama kanalına" ihtiyacı vardır. Torna bunu yapamaz.

2. Adım 2 (Masa Üstü Freze): Tornadan çıkan silindirik parçayı, freze tezgahındaki mengeneye veya divizöre bağlarsınız. Uygun çapta bir parmak freze ile milin üzerine kama kanalını açarsınız.

3. Sonuç: İki makinenin yeteneklerini birleştirerek, dışarıda yaptırması günler sürecek bir parçayı 1 saat içinde montaja hazır hale getirirsiniz.

5. Başlangıç İçin Makine Parkı Önerisi (Starter Set)

Küçük bir atölye veya ofis ortamı için önerilen teknik özellikler şunlardır:

1. Makine: Değişken Devirli Mini Torna

• Özellik: Minimum 400-500mm punta arası mesafe, 210mm banko üzeri çap.

• Kritik Detay: Dijital devir göstergesi ve metal dişli seti (plastik dişliler çelik işlemede çabuk sıyrılabilir).

• Kullanım: Küçük miller, burçlar ve prototip parçalar.

2. Makine: Sütunlu Masa Üstü Freze

• Özellik: MK2 veya MK3 iş mili (yaygın takım bulmak için), kırlangıç kuyruk (dovetail) kızak yapısı.

• Kritik Detay: Kafanın sağa-sola yatabilmesi, açılı işlemler için büyük avantaj sağlar.

• Kullanım: Braketler, şasiler, robot kolları.

6. Hangi Aksesuarlar Gerekli?

Sadece makineyi almak yetmez. Üretime başlamak için bütçenizin %20-30'unu kesici takım ve tutuculara ayırmalısınız:

• Ölçüm: Dijital kumpas ve mikrometre.

• Tutucular: Freze için pens takımı (Collet set), torna için döner punta.

• Kesiciler: HSS ve Karbür parmak freze setleri, elmas uçlu torna kalemleri.

7. Üretim Özgürlüğü Elinizde

Kendi masa üstü freze ve mini torna parkınızı kurmak, dışa bağımlılığı bitirir. Gizlilik gerektiren projelerinizi atölyenizden çıkarmadan tamamlayabilir, tasarım hatalarını anında revize edebilirsiniz. Foreman’ın hobi ve yarı profesyonel serisi makineleri, masa üstüne sığacak kompaktlıkta olmalarına rağmen, endüstriyel standartlarda talaş kaldırma kapasitesi sunar. Fikirden ürüne giden yolu kısaltmak için doğru makineleri şimdi inceleyebilirsiniz.
